PRODUCTS巻き取り装置「Qワインダー（型番15種）」
お客様の材料にリールに応じた製品を製作可能です。
Qワインダーは、圧着端子を始めとした、電気部品端子などの製品のプレス加工後もしくは、成型加工後の材料巻取り装置となり、数量カウントを行い一定数自動巻取を行う装置です。
コネクターやリードフレーム、連続端子などを巻取る装置です。廉価版の簡易巻取りタイプから準備してある空リールを自動で満巻きリールと交換する全自動タイプまで取り揃えています。段ボールリール・プラリール・スチールリールに対応し、リールごとにサンプリングしたり傷や絡み防止の層間紙を入れたり出来ます。
リールを縦にセットする縦型巻取機、横にセットする水平巻取機があり２リールを同時に巻き取る２条巻取機、糸巻状に巻くトラバース巻取機とあらゆるニーズに対応できます。
CCDカメラを採用した画像検査機構を取り入れることにより稼働中のライン上で良否判定をし、不良品を除去出来るので業績UPにつながります。

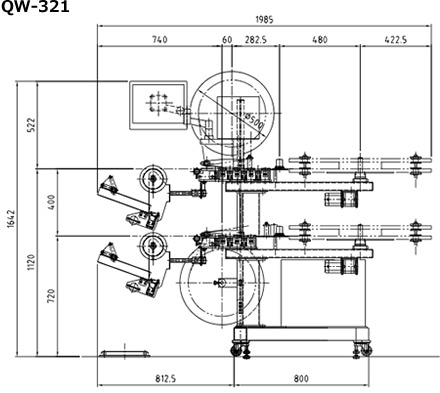

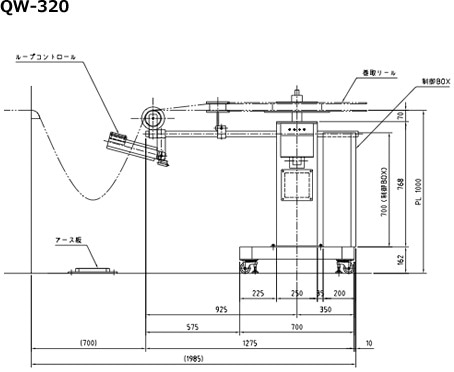

巻き取り装置「QW-320、QW-321」
簡易1条1連、簡易1条2連 水平巻取装置

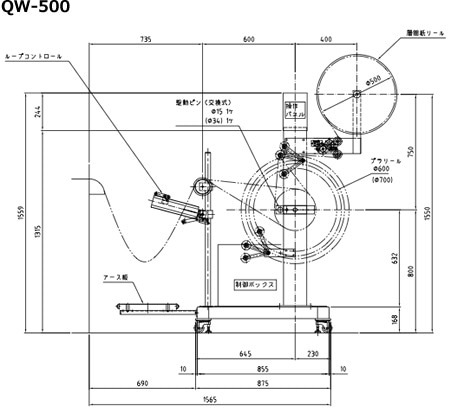

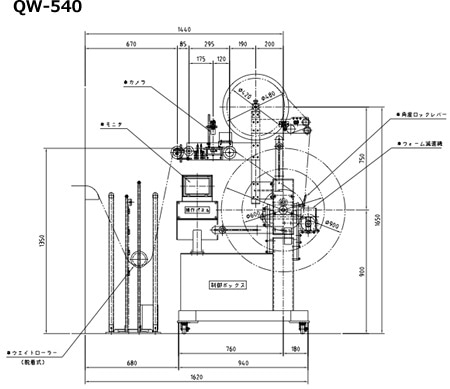

巻き取り装置「QW-500、QW-540」
簡易1条1連 縦型巻取装置（QW-540は、45度傾斜可能）

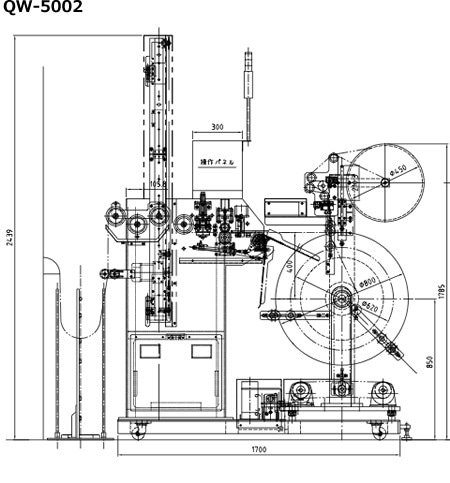

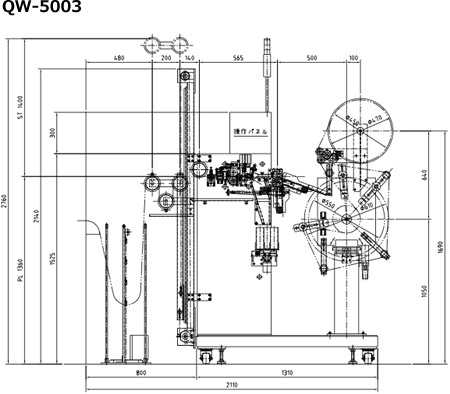

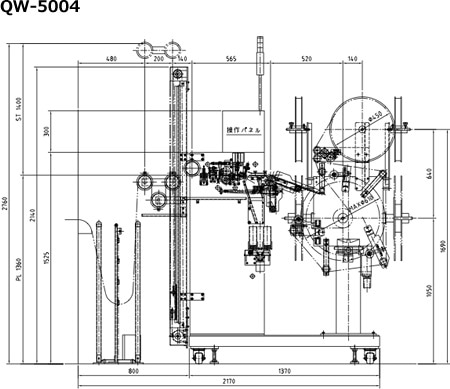

巻き取り装置「QW-5002、QW-5003、QW-5004」
1条2連（1条4連） 半自動巻取装置
巻き取り装置「QW-4630、QW-4632、QW-4632W、QW-4700、QW-4730」
1条乃至2条 多連 もしくは、1条向けトラバース材全自動巻取装置

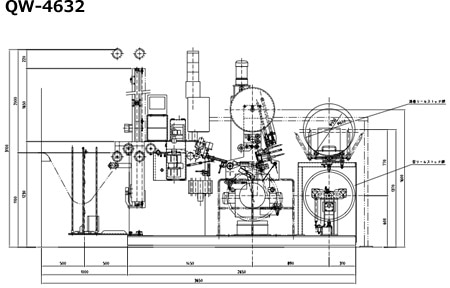

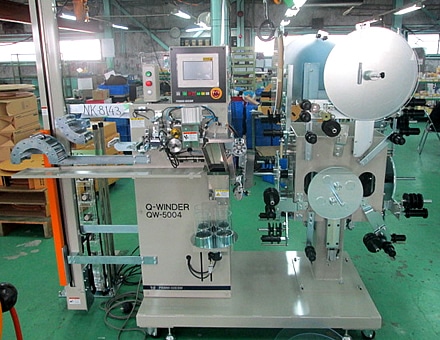

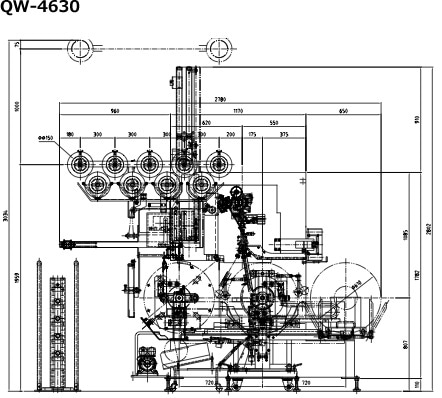

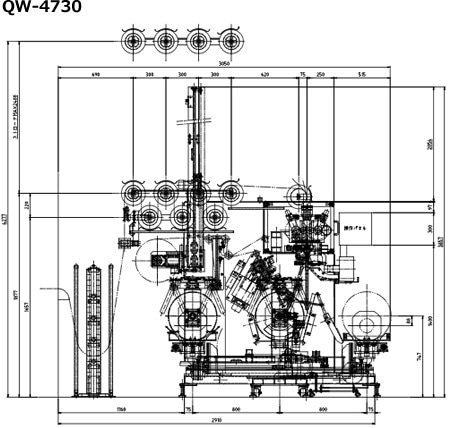

QW-4630/4632 – 全自動巻取機

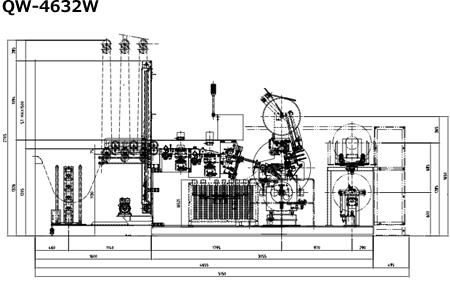

QW-4632W – QW-4632の2条同時巻取/全自動巻取機

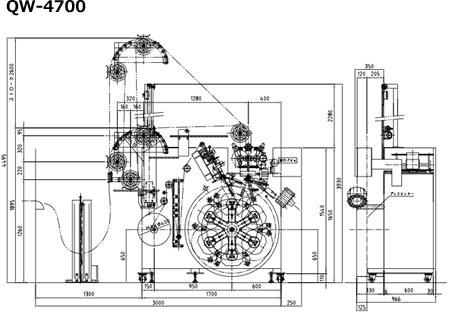

QW-4700/4730 – 1条多連 トラバース材向け全自動巻取装置
| 型式 | ライン数 | 対応 リール数 |
リール 設置方向 |
層間紙 対応 |
備考 | 図面 | |
|---|---|---|---|---|---|---|---|
| QW-4630 | 縦型1条多連全自動巻取機 | 1 | （※2） | 垂直 | 有 | 全自動タイプの巻取機です | |
| QW-4632 | 縦型1条多連全自動巻取機 | 1 | （※2） | 垂直 | 有 | 全自動タイプの巻取機です（※1） | |
| QW-4632W | 縦型2条多連全自動巻取機 | 2 | （※2） | 垂直 | 有 | 全自動タイプの巻取機です | |
| QW-4700 | 全自動トラバース巻取機 | 1 | 3乃至6 （※3） |
垂直 | 有 | 全自動タイプの巻取機です | |
| QW-4730 | 全自動トラバース巻取機 | 1 | 5 | 垂直 | 有 | 全自動タイプの巻取機です |
※1. QW-4630に対して、リール交換時間を短縮できるタイプになります。
※2. アスタリスクの部分はリール幅により、初期セットリール数が変動します。QW-4630で20リールの実績があります。
※3. 3乃至6は、リール材が金属か段ボールと材質により変わります。
巻き取り装置「QW-H102、QW-H104、QW-H106、QW-H206」
1条乃至2条 多連の水平巻取装置

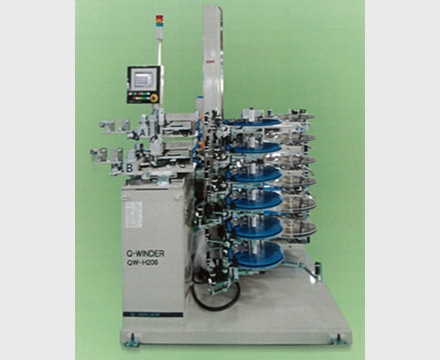

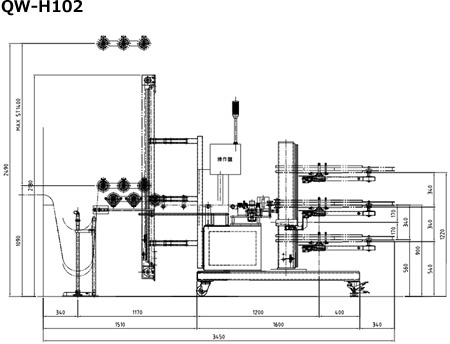

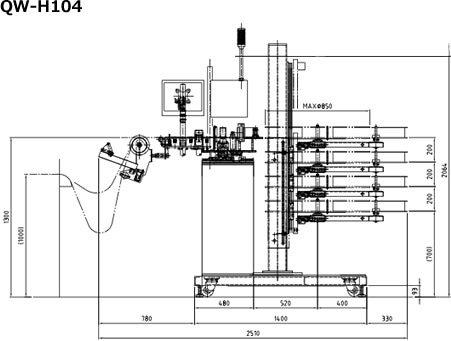

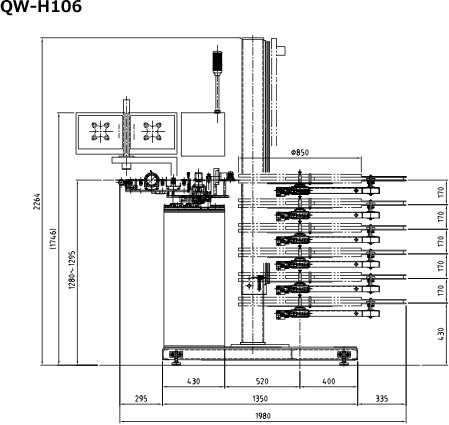

QW-H102/H104/H106 – 1条2連/4連/6連 水平（横）巻半自動巻取機

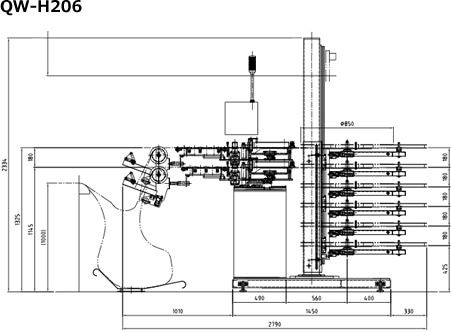

QW-H206 – 1条6連/2条3連 水平（横）巻半自動巻取機
